電熔連接通常是指pe管材套接pe電熔管件，然后根據(jù)規(guī)定的參數(shù)(時間、電壓等)使用專用焊機。通過熔融管件將嵌入在電熱絲中的電熔管件的內表面與插入端的外表面熔化，使PE管材和管件冷卻后熔化。它具有連接方便、速度快、接頭質量好、外部因素干擾小等優(yōu)點，但電熔管件的價格是普通PE管件的幾倍至幾十倍，一般適用于小口徑pe給水管的連接。

電熔承插連接過程（也叫電熔插入式連接）：

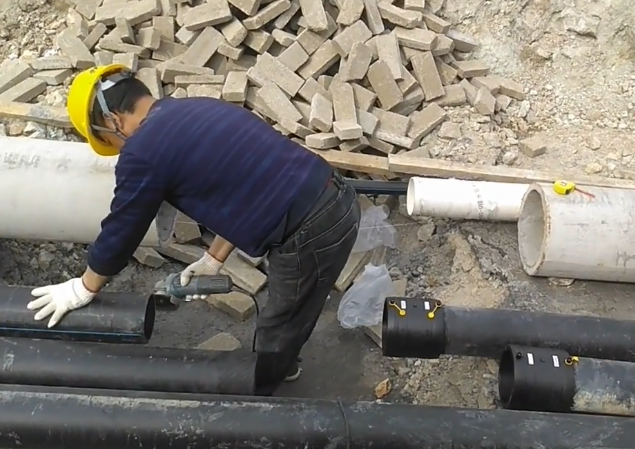

熔接前，首先切割管材，做到連接端垂直切割，確保有足夠的熱熔區(qū)。常用的切削工具有旋轉式切割刀、鋸切弓和塑料管剪刀。其次，清潔pe管材的接頭位置以及管件內的臟污，并標明插入深度線：用細砂紙、刮刀等擦拭管道表面的氧化層，用干凈的棉布擦去管道及管件。將電熔管件插入指定深度的PE管道口，將焊機與管件連接起來。調整PE管和管件的位置，使管材與管件在同一軸線上，防止偏心導致接頭焊接不穩(wěn)定，氣密性不好。

然后，打開電源開始加熱，加熱的時間和電壓應符合電焊機和管件生產(chǎn)廠的規(guī)定，以確保最佳供應電壓和最大供應電壓，達到最佳的熔合接頭。

最后就是冷卻了，由于PE管接頭在冷卻到室溫后才能達到其最大壓力強度，因此冷卻過程中的其他外力會使PE管道和熔接管件不能保持在同一軸上（也就是變形），從而影響熔合質量，因此在冷卻時不能移動連接件，或在接頭處施加外力。

小口徑pe管材承插連接方法

       小口徑pe管的熱熔承插連接方法，適用于20、25、32、40、50、63、75、90、110等規(guī)格管材。PE管件熱熔承插連接 ------ 一般外徑 110 以下的聚乙烯PE管道采用此連接。 根據(jù)實際需要的長度進行切割，切割時必須使用專用的切割器垂直切割 . 切口應平整 , 去毛刺和飛邊，清潔管材和管件的焊接部位，避免沙子灰塵等損害接頭的質量。熱熔準備：用與熱熔管材 , 管件尺寸相匹配的加熱頭裝好熱熔器，并接通電源加熱。同時用色筆在管材熱熔端所需長度劃線。( 外徑為 20-63MM 時采用手持式熱熔器 , 外徑為 63-110MM 時可采用臺式熱熔器 )，熱熔對接連接時，要求供電電壓在220～240V之間，設備的工作電壓為40V，如果電壓過高或過低，可能會造成焊接口溫度過高或設備不能正常工作；

        如果要保證使用50年的話，那么pe管輸送溫度，最好不要超過40℃。溫度過高，pe管道有可能發(fā)生變形，影響正常使用。但是pe管具有極好的耐低溫性能，PE管的低溫脆化點為-70℃，優(yōu)于其他管道。如果要確保hdpe給水管材使用50年，那么pe給水管材的村存放環(huán)境溫度不要超過40℃，更不能露天暴曬，存放時不得重物覆壓，堆放高度不要超過1.5m，如果溫度太高，又有重物覆壓，pe給水管材可能會變形，影響正常使用。

PE給水管鋪設覆土深度

         根據(jù)管道沿線的地形、地貌、工程地質以及氣候條件等情況，一般地段管道采取直埋敷設。管頂埋設深度，考慮管線所處地區(qū)的較大凍土深度、地面負荷等對管道的影響以及管道穩(wěn)定要求，為防止管道失穩(wěn)以及低溫脆性斷裂等不利情況發(fā)生，一般管頂埋設在較大凍土深度以下，且管線埋設在土壤穩(wěn)定層內。根據(jù)廣寧縣的氣候條件，考慮到管線的防凍及穩(wěn)定性，避開植物根系對管道防腐層的侵蝕，本管頂覆土深度為1.0m。規(guī)劃區(qū)域內的燃氣中壓干管原則上布置在道路人行道下，采取直埋敷設。穿越主要道路、鐵路時均設保護套管。地下燃氣管道埋設的較小覆土厚度（路面至管頂）應符合：埋設在車行道下時，不得小于0.9m；埋設在非車行道（含人行道）下時，不得小于0.6m；埋設在機動車不可能到達的地方時，不得小于0.3m；埋設在水田下時，不得小于0.8m。
